PDU防雷插座塑料6位

更新：2017-11-22 18:10:43 点击：

² 该产品是专门为宽带网交换机等特殊通信、电子设备在操作过电压和雷电感应频繁的场合设计的。 ² 主要用于低压单相交流电源（220V AC）系统电子电器设备的防雷（过压）保护。如通讯设备、计算机及网络设备、医疗仪器、精密电子仪器、家用电器等。 ² 设有国际通用标准插孔、模块化结构、安装简单方便。 ² 外壳采用优质进口阻燃材料、插套组件为磷青铜、产品符合国际标准和国家标准。 ² 具有通用性强、机械强度高、使用安全可靠和过载自动保护等功能。 ² 防雷组件采用共模、差模的全保护模式、选用新技术、新工艺精心研制。 ² 放电电流大（10KA），响应时间快（＜25ns），由指示灯显示组件劣化故障。

详情

一、产品特点:

² 该产品是专门为宽带网交换机等特殊通信、电子设备在操作过电压和雷电感应频繁的场合设计的。

² 主要用于低压单相交流电源（220V AC）系统电子电器设备的防雷（过压）保护。如通讯设备、计算机及网络设备、医疗仪器、精密电子仪器、家用电器等。

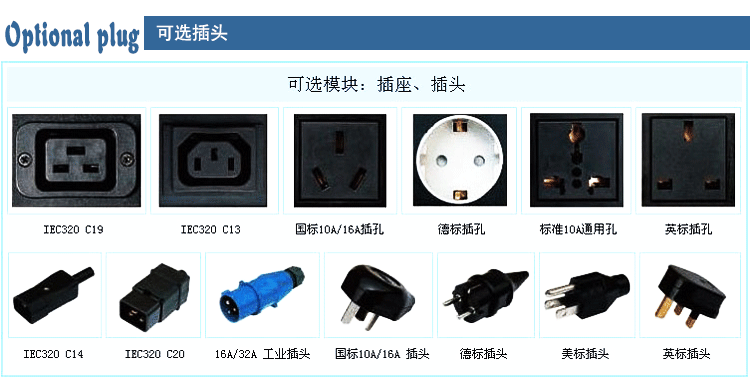

² 设有国际通用标准插孔、模块化结构、安装简单方便。

² 外壳采用优质进口阻燃材料、插套组件为磷青铜、产品符合国际标准和国家标准。

² 具有通用性强、机械强度高、使用安全可靠和过载自动保护等功能。

² 防雷组件采用共模、差模的全保护模式、选用新技术、新工艺精心研制。

² 放电电流大（10KA），响应时间快（＜25ns），由指示灯显示组件劣化故障。

二、技术参数：

产品型号	WJAZ10-6/PDU
产品名称	PDU机柜专用插座
外壳材料	塑料外壳
外观尺寸	19英寸标准机柜
额定电流	主线（13A/16A）单位(10 A)
劣化指示	指示灯指示
电源连线规格	31.5mm1.5
额定工作电压Un	220V　 48／62 Hz
最大持续工作电压Uc	255V 　48／62 Hz
保护水平Up（5Ka-8/20)	<1.2 Kv
标称放电电流In(8/20)	10 kA
最大放电电流Imax(8/20)	20 kA
反应时间tA	<25 ns
漏电流1mA(75％U)	≤20 μA
保护模式	共模（L、N/PE）；差模（L/N）
外壳防护等级	IP20
工作温度范围	-40℃～+70℃
空气相对湿度	室内温度条件下30％～90％
执行标准	GBl8802.1、lEC61643-1

三、安装应用：

² 电源开关按钮指示灯按下时，指示灯亮，则表示电源正常接通，保护器可正常使用；反之，不可使用。

² 防雷组件失效指示灯亮（红光）时，则表示其防雷组件已失效；反之，则表示防雷组件正常。

² 所保护设备的负载电流应小于10A，不可超负载使用。如果超载使用，该产品会自动断开电源；恢复时只需按一下电源线进线端处的红色按钮即可。

² 内有高压，请勿自行拆卸。
